節能數據中心設備系列產品

一、產品概述

   數據設備用網絡機柜是用于放置計算機設備、數據網絡設備或相關設備，并提供設備運行所需的信息網絡、電源、冷卻等環境條件的全封閉或半封閉柜體。

二、產品組成

   數據設備用網絡機柜按功能劃分主要包括：機柜體、散熱部件、電源部件、布線管理及其他配件。

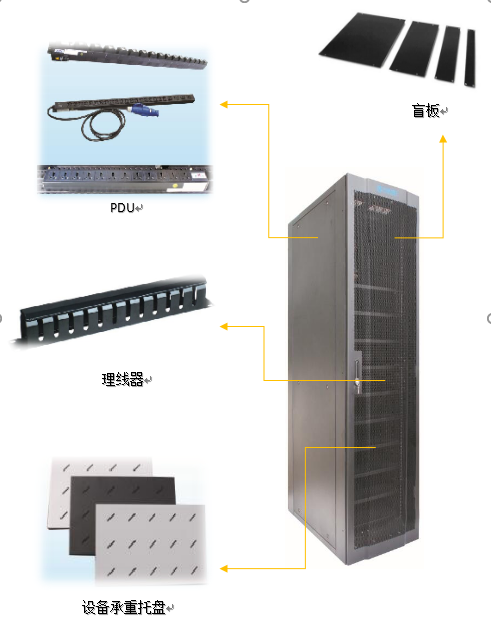

            數據設備用網絡機柜結構組成

三、組件功能

  1、框架結構

  ?機柜主體框架及承重部件采用2.0mm優質冷軋鋼板，門板采用1.5mm優質冷軋鋼板，側板及其余部件材料為不低于1.2mm優質冷軋鋼板；

  ?防護等級為IP20；

  ?外觀采用脫脂、磷化、靜電噴塑工藝；

  ?穩定結構設計，靜態承載可達1800kg；

  ?網孔門，通孔率可達75%，保證機柜前后氣流暢通；

  ?標準化設計，兼容來自不同廠商的19英寸機架式設備；

  ?專業的機柜級電力系統，提供各類電源分配方案。

  2、PDU

  ?配有各種制式的電源插座模塊，并可按需選擇輸出單元的數量；

  ?輸出單元具有插頭防脫功能；

  ?支持110VAC/220VAC/380VAC/336VDC多種電源輸入；

  ?可監測總路和分路的電壓、電流、電量、功率、功率因數等可選功能；

  ?可控制總路和分路的輸入、輸出；

  ?支持豎裝、19英寸橫裝等多種定制化安裝方式。

  3、設備承重托盤

  ?層板的固定方式可采用螺絲或彈性插銷、卡接部件等固定方式，可根據用戶需求選用；

  ?L型角鐵承重：＞50kg；

  ?標準型托板承重：＞50kg；

  ?加強型托板承重：＞100kg；

  ?400kg設備托板承重：≥400kg。

  4、盲板

  ?機柜內安裝設備間的空隙前部用盲板密封；

  ?盲板應采用卡扣式，便于裝卸；

  ?可提供1U、2U、3U等多種規格，適應不同安裝間隔。
