一、產品概述

   高壓成套開關設備 (以下簡稱“開關設備”)適用于三相交流50Hz電力系統，用于發電廠、變電所、工礦企業的配電室、大型高壓電動機啟動等，并對電路實行控制、保護及監測。

二、產品分類

2.1 10KV戶內高壓金屬開關設備KYN28A-12

2.1.1 KYN28A-12特點

   具備一系列的聯鎖裝置，從根本上防止出現危險局面和可能引起嚴重后果的誤操作，因此有效地保護了操作人員和開關柜。聯鎖裝置地功能如下：

   ?斷路器和接地開關在開關分閘位置時，手車能從試驗/隔離位置移動到運行位置。在開關分閘狀態下，反向移動也行（機械聯鎖）；

   ?手車已完全處于試驗或運行位置時，斷路器才能合閘（機械和電氣聯鎖）；

   ?手車在試驗或運行位置而沒有控制電壓時，斷路器不能合閘，僅能手動分閘（電氣聯鎖）；

   ?手車在運行位置時，控制線插頭被鎖定，不能拔出；

   ?手車在試驗/隔離位置或移開時，接地開關才能合閘（機械聯鎖）；

   ?接地開關關合時，手車不能從試驗/隔離位置移向運行位置（機械聯鎖）。

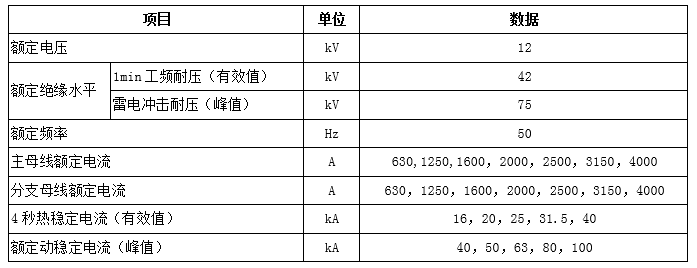

2.1.2 電氣技術參數

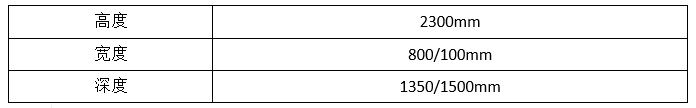

2.1.3 外形尺寸

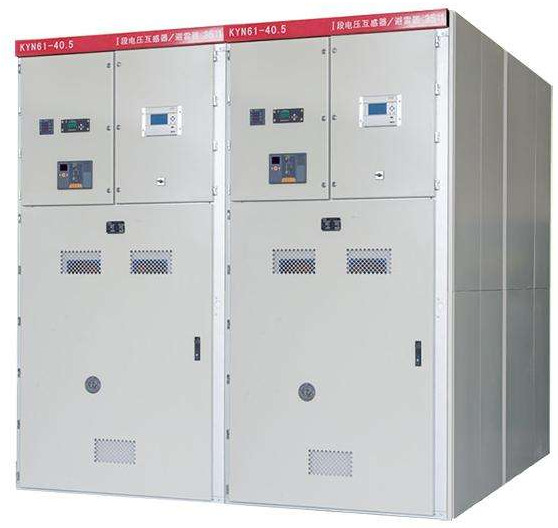

2.2 35KV戶內高壓交流鎧裝移開式開關設備KYN61-40.5

2.2.1  KYN61-40.5特點

   全金屬模塊化組裝式結構，柜體采用防腐蝕能力強的進口敷鋁鋅板制造，經CNC高精度設備加工、采用先進的多重折邊工藝，連接用拉鉚螺母、高強度螺栓連接，精度高、重量輕、強度好。

   柜體結構內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室，手車根據用途可分為斷路器手車、電壓互感器手車、計量手車、隔離手車等，各類手車外形尺寸相同，相同用途的手車具有良好的互換性；手車在柜內有試驗/隔離位置和工作位置，每一處位置都設有聯鎖裝置以保證手車處于以上兩位置時不能隨便移動。

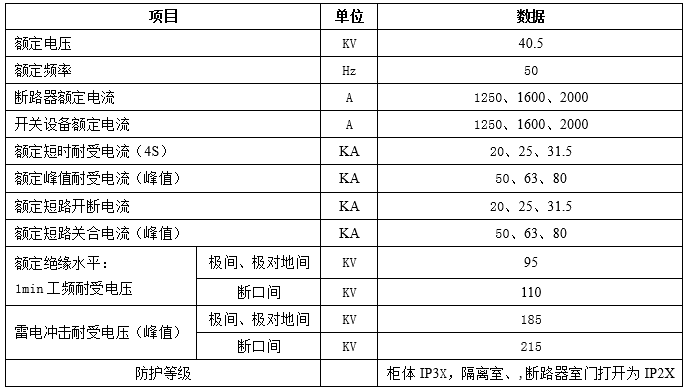

2.2.2 電氣技術參數

2.2.3 外形尺寸
