一、產品概述

    數據中心冷/熱通道系統（微模塊）用于數據中心機房。基于冷熱空氣分離有序流動的原理，有效改善數據中心機房局部熱島問題，可大幅提升數據中心的散熱能力，充分有效地使用機柜和機房空間。

二、產品特點

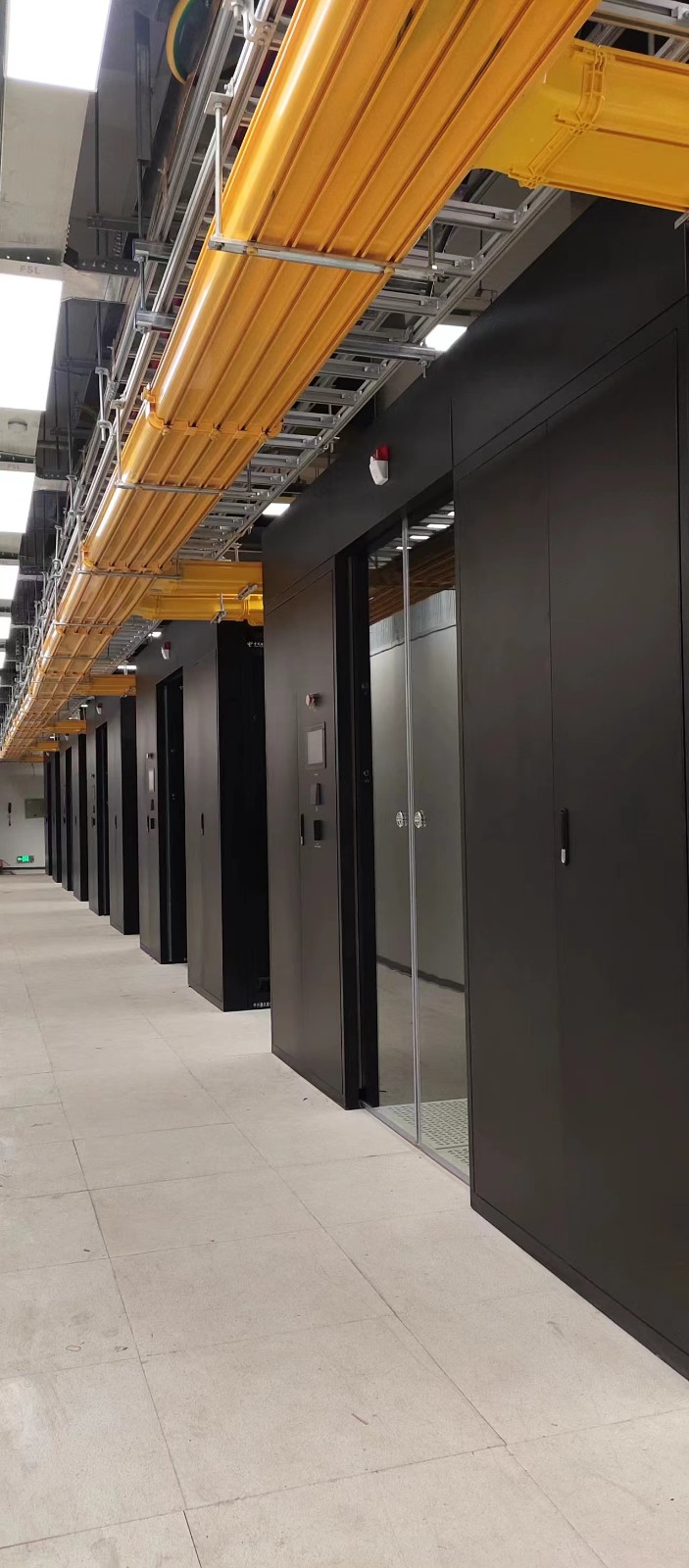

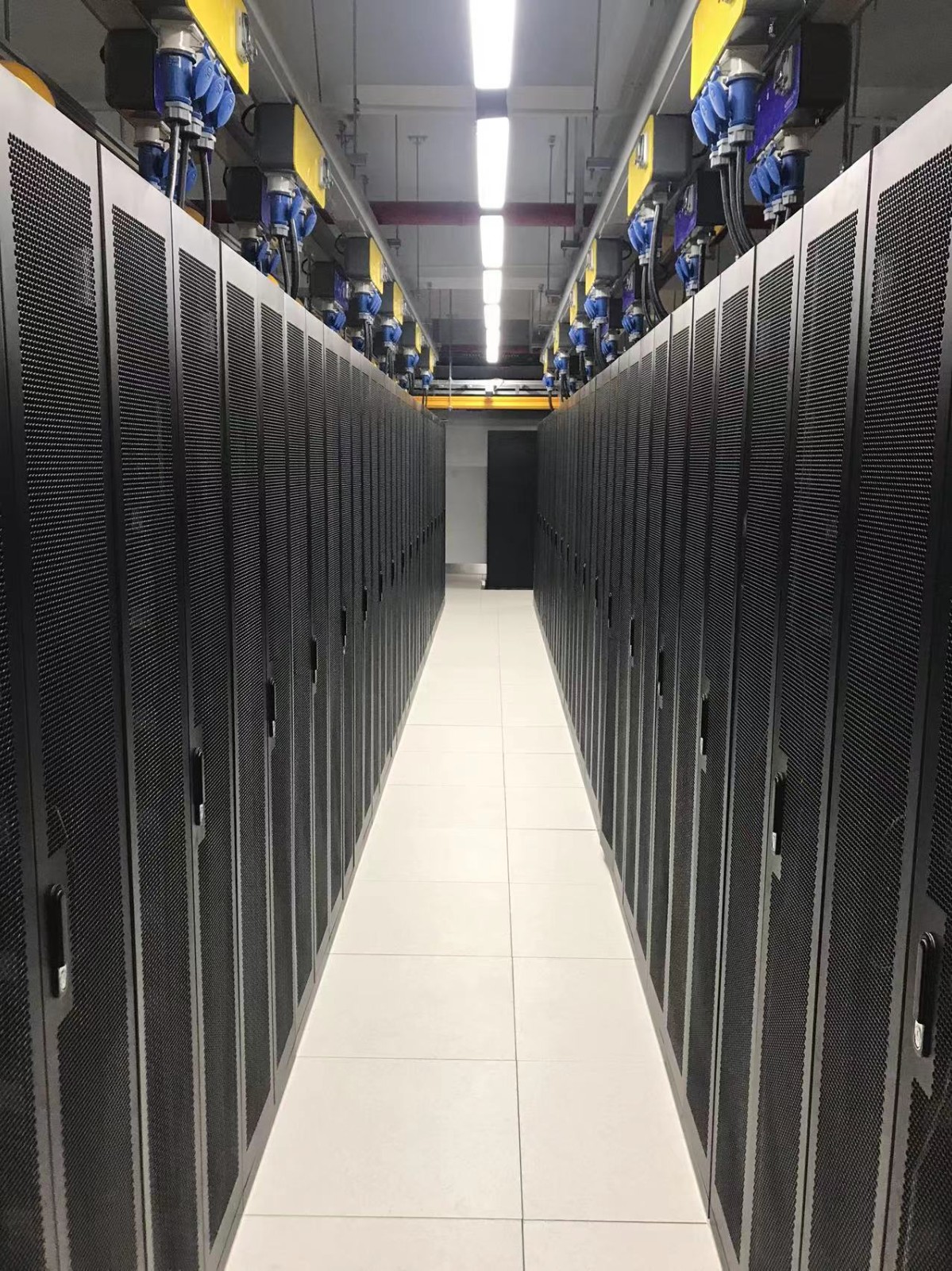

   ?機柜之間按照冷熱通道布置，通道兩端入口用平移門或推拉門封閉，通道上方用頂板封閉，由此形成的相對密封的通道空間，大大提高冷/熱空氣利用率，提高精密空調制冷效率。

   ?采用模塊化設計，以兩側相對應的兩臺機柜為一個模塊，每個模塊均能獨立安裝與拆卸，方便用戶增加、減少或者移動通道內部分機柜。

   ?按需定制，可根據現場實際情況，靈活調整封閉方案。

三、產品組成

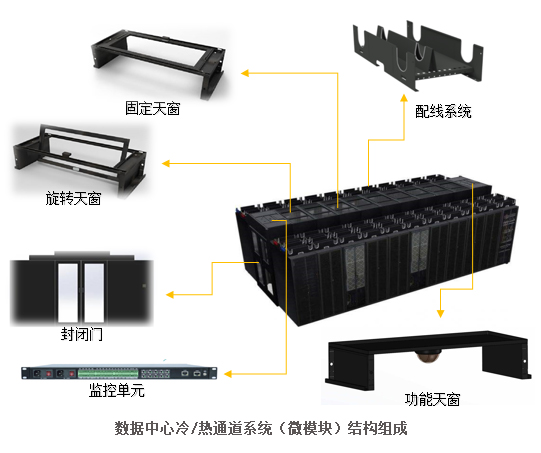

   數據中心冷/熱通道系統（微模塊）是由固定天窗、旋轉天窗、功能天窗、封閉門和監控單元和配線系統組成。

四、系統組件功能

   固定天窗

   ?固定天窗采用平頂結構為常閉狀態，避免與機房相關設施（如走線架、光纖槽等）干涉；

   ?采用內嵌鋼化玻璃（或阻燃亞克力板）結構，保證通道內的透光率。

   旋轉天窗

   ?采用平頂結構，由兩塊天窗支架、一個電磁鎖、一塊旋轉天窗組成，以單個機柜為擴展模塊單元；

   ?密閉通道內安裝溫感和煙感報警器并與天窗控制器聯動。電磁開關動作后，旋轉天窗在重力作用下自動打開，保證滅火氣體進入通道，旋轉天窗具備手動復位和自動復位兩種功能根據用戶需求選配。

   功能天窗

   ?采用平頂結構，鈑金材質，左右兩塊天窗支架和一塊頂板組成；

   ?頂板預留溫濕度、煙感、溫感攝像頭安裝位置。

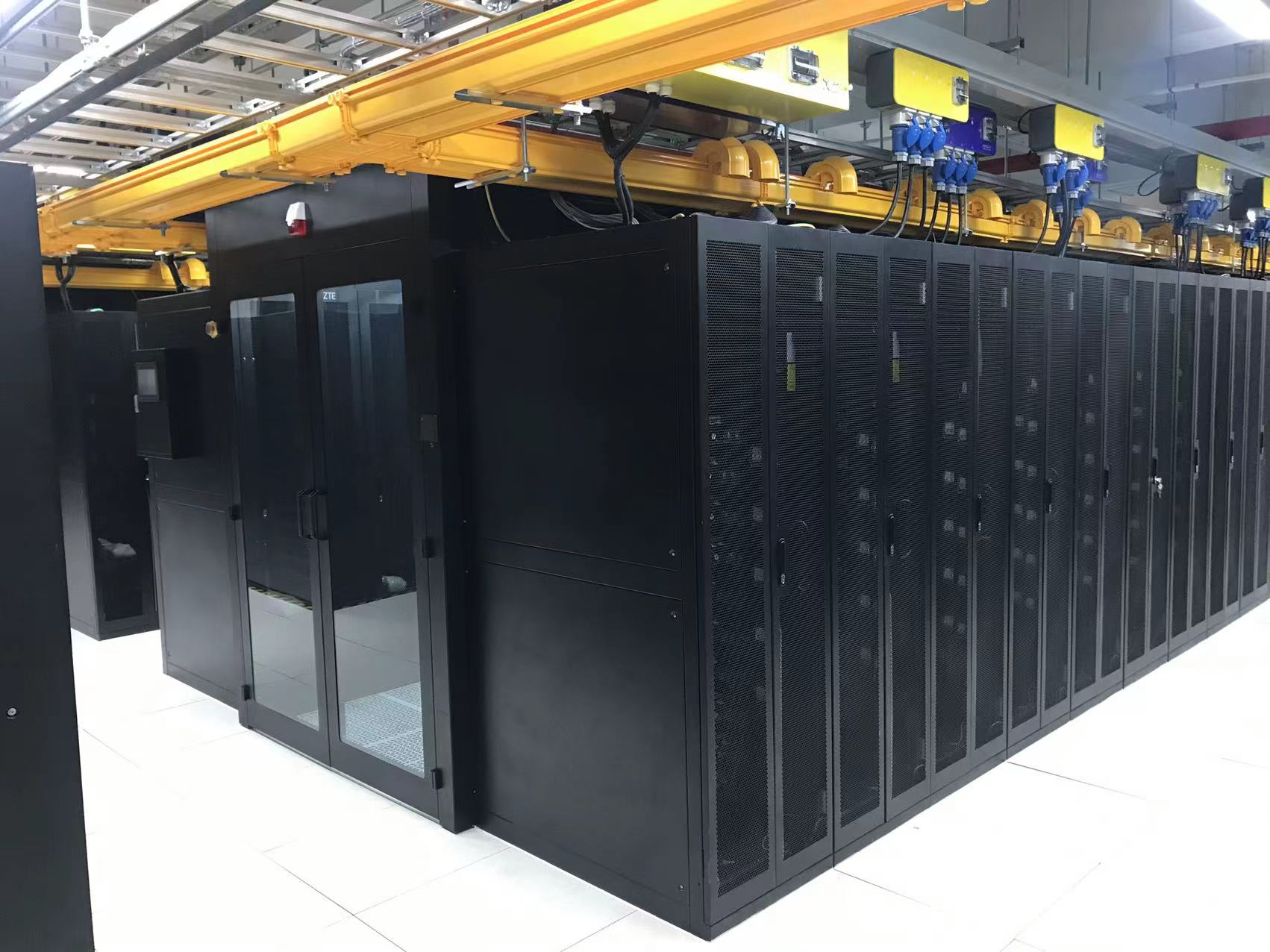

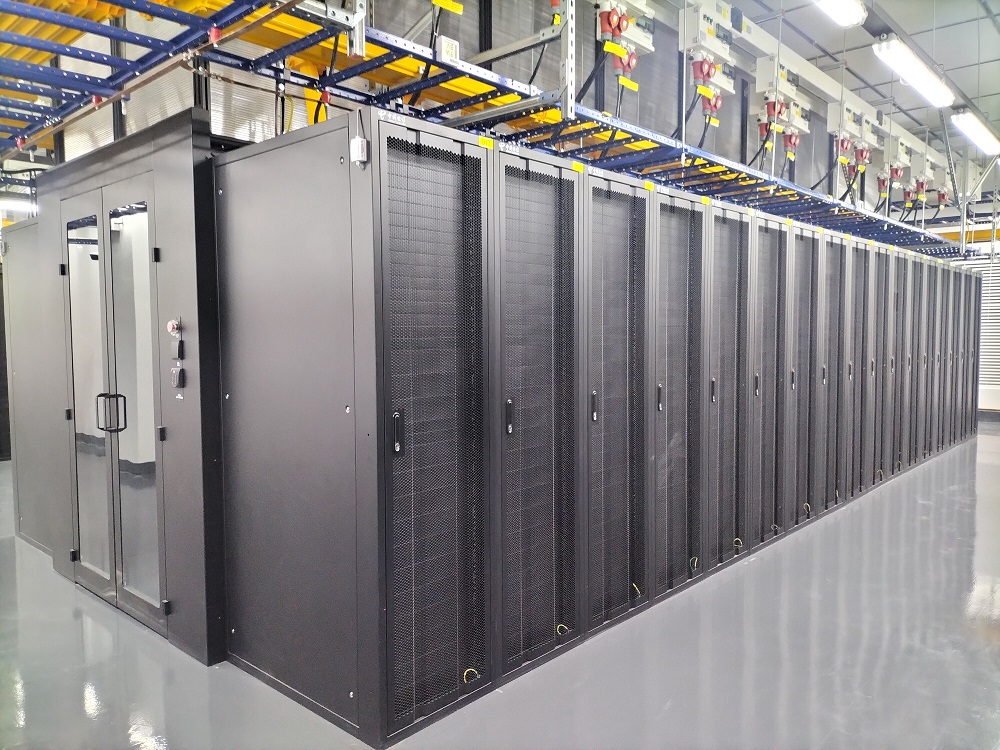

   ?封閉門通封閉門分為推拉門和平移門兩種方案，根據用戶需求選配；

   ?門板鑲嵌鋼化玻璃，保證可視性的同時能很好的滿足消防應急需求；

   ?下部安裝密封毛刷，可提高封閉性；

   ?封閉門設有門禁系統。

   監控單元

   ?對通道內的溫度、濕度、煙霧、門磁、水浸統一管理；

   ?自動處理突發事件，提高管理效率；

   ?本地顯示監控?cái)?shù)據，并與后臺聯動。

   配線系統

   ?三線分離減少干擾增加系統可靠性；

   ?每個機柜頂部預留走線孔，方便線纜連接，長度方向靈活擴容。

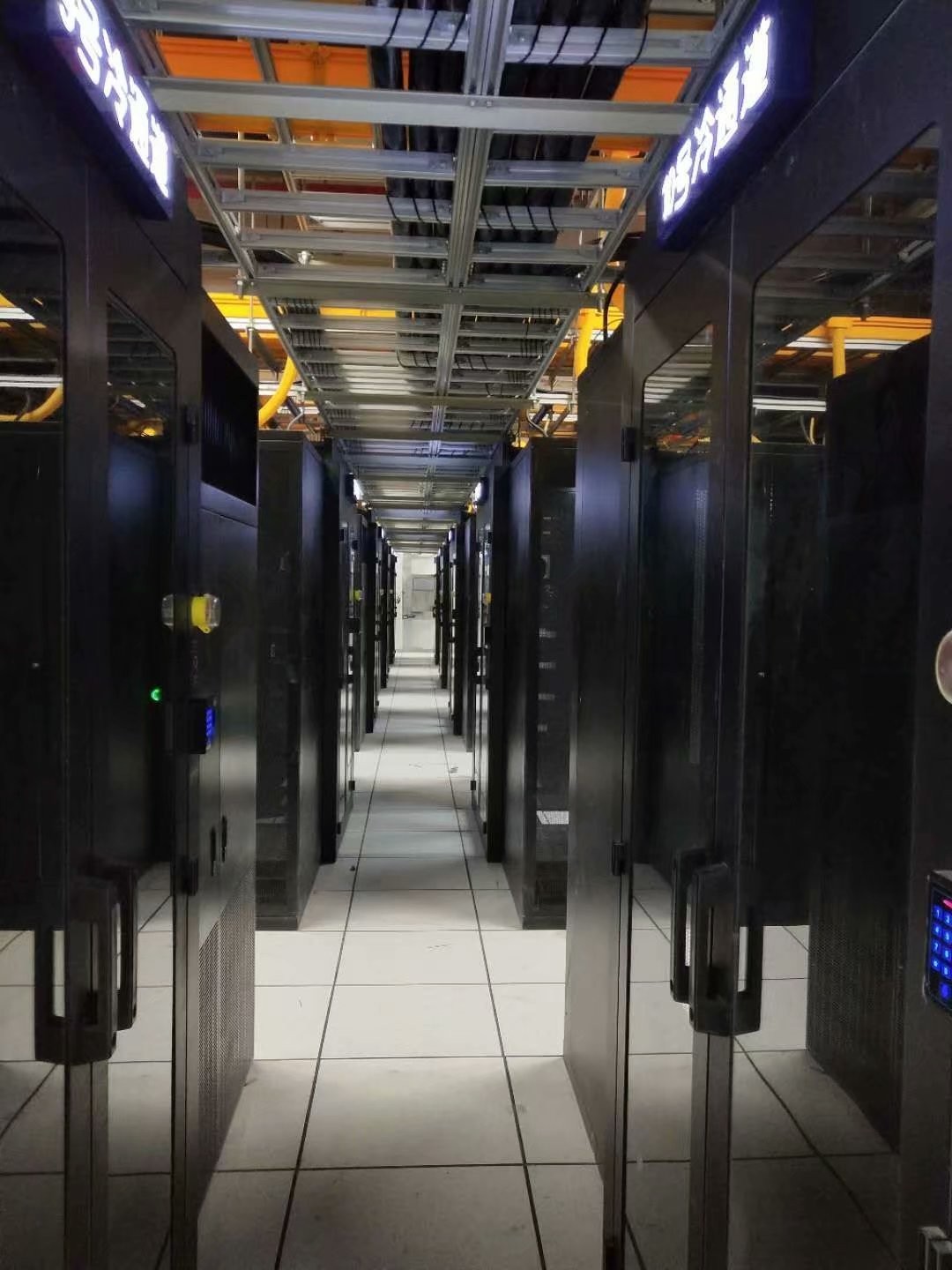

   ?機柜頂部安裝走線架及尾纖槽，用來安放、固定和整理機房中光纜、電纜、數據纜等線纜，使機房布局合理、整齊有序。
